快速連接器-液壓接頭流量流阻測試系統
瀏覽：次 2024-05-25 17:37:52
標題：快速連接器-液壓接頭流量流阻測試系統 測試項目：壓力降試驗項目嗎，流阻壓差測試臺

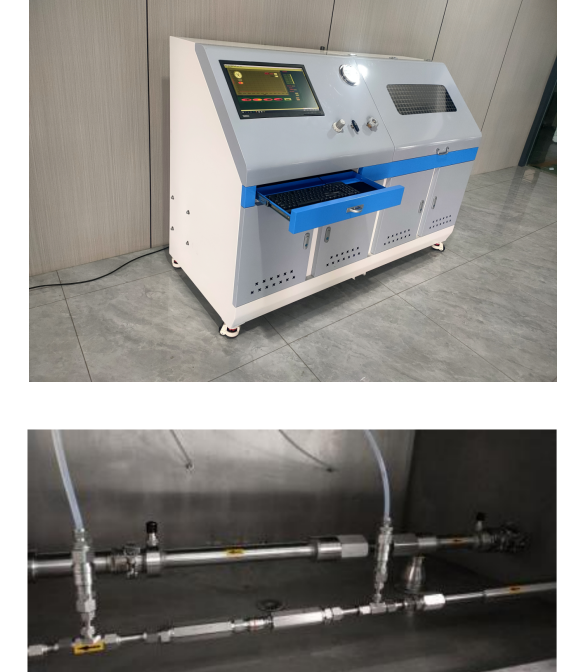

思明特生產的快速連接器-液壓接頭流量流阻測試系統是用于檢測接頭的壓力降測試，流阻壓差測試，流量測試的檢測項目，配有計算機可實現定點測試，形成流量曲線和差壓曲線比對值，并輸出測試數據和報告；
1、設備特點
1、核心增壓設備選用變頻控制系統，可輕松實現輸出壓力任意可調、可控。
2、技術先進，結構設計合理。具有體積小、重量輕、外型美觀大方的特點。
3、所有承壓零件都采用國際知名品牌的標準零件，無任何焊接連接，方便拆卸，安全系數高，壽命長、便于維護。
4、壓力測試范圍：0—1Mpa，根據客戶實際需求，選擇相對應的壓力。
5、可計算機采集試驗壓力。輸出試驗報告，保存excel表格數據。
6、流量1.5~20L/min,，根據寬泛流量的范圍，具體見原理圖。
7、循環水箱容積：50L
2、技術參數
|
產品名稱 |
流阻水壓試驗機 |
|
|
產品型號 |
SUPC_LZSY_1 |
|
|
基本原理 |
由高壓泵進行打壓，通過計算機實現壓力控制。輸出試驗報告。 |
|
|
參數 |
試驗壓力 |
0.5MPa， |
|
流阻范圍 |
300kpa， |
|
|
流量范圍 |
2~25L/min |
|
|
控壓精度 |
試驗壓力值上限的+2％，下限的-1％ |
|
|
壓力值分辨率 |
1KPa |
|
|
壓力傳感器 |
試驗壓力采樣頻率1秒 |
|
|
試驗介質 |
水乙二醇混合液/水 |
|
|
壓力控制方式 |
減壓閥控制/節流閥控制 |
|
|
數據采集 |
電腦軟件 |
|
|
試樣數量 |
1路控制試驗壓力和試驗時間 |
|
|
流量 |
1個階段的流量范圍 |
|
|
結構組成 |
動力系統，壓力控制系統，工件安裝裝置，手動控制 |
|
|
適用范圍 |
快速接頭，水密接插件，快速連接器， |
|
